Кожен пілот FPV-дрона рано чи пізно переживає цей момент. Відеосигнал пропав, пульт втратив зв’язок — і тиша. Дрон десь там, але де саме — незрозуміло. Якщо до польоту ніяких підготовчих кроків не зроблено, пошук перетворюється на лотерею.
Гарна новина: більшість загублених дронів можна знайти. Погана: для цього потрібно подумати про це ще до зльоту. Розберемо, які інструменти допомагають знайти дрон після падіння і як діяти покроково, коли апарат уже десь на землі.
Чому дрони губляться і як це трапляється
Перш ніж шукати — треба розуміти, що могло піти не так. Це допомагає прогнозувати приблизне місце падіння.
Основні причини втрати зв’язку і падіння:
- втрата радіосигналу між пультом і приймачем — дрон виходить за межі дальності або потрапляє в зону перешкод;
- глушіння сигналу засобами РЕБ — актуально для прифронтових районів;
- розряд акумулятора в повітрі — апарат просто падає;
- технічна несправність — відмова ESC, мотора або польотного контролера;
- зіткнення з перешкодою — дерево, дах, стовп.
Знання причини звужує зону пошуку. При втраті сигналу дрон падає приблизно там, де сигнал зник. При розряді — може пролетіти ще кілька секунд і впасти далі. При зіткненні — зазвичай поблизу перешкоди.
“Постарайтеся знайти останню точку зв’язку, в якій був коптер — саме звідти починається зона пошуку.”
Що таке failsafe і як він впливає на місце падіння
Failsafe — це алгоритм дій дрона при втраті сигналу від пульта. Від його налаштування залежить, де саме опиниться апарат після падіння.
У Betaflight є два основні варіанти:
- Drop — дрон просто вимикає мотори і падає прямо там, де втратив сигнал. Для цивільних польотів небезпечно, але для бойових FPV — стандарт, бо повернення до точки зльоту розкриє позицію оператора.
- GPS Rescue (Return to Home) — дрон піднімається на задану висоту, повертається до точки зльоту і сідає. Для цього потрібен GPS-модуль на борту і правильне налаштування в Betaflight (Return Altitude, Ground Speed, Min Satellites).
Якщо на дроні налаштований Drop — шукайте приблизно там, де зник сигнал або відео. Якщо GPS Rescue — перевірте лог польоту в системі пульта: там зазвичай є координати останньої точки перед поверненням.
Buzzer: найпростіший інструмент пошуку
Бузер — це маленький пищалка, яку встановлюють на дрон. При активації вона видає гучний і пронизливий звук, який добре чути навіть у траві або листі.
Більшість польотних контролерів мають роз’єм для бузера. У Betaflight можна налаштувати окремий перемикач на пульті, який активує бузер — так оператор може в будь-який момент змусити дрон «кричати» і знайти його за звуком.
Якщо окремого бузера немає — є обхідний варіант. У Betaflight є функція DShot Beacon: вона перетворює самі мотори на бузер. Коли пропелерів немає на моторах або вони не загнані в предмет, мотори при активації видають пронизливий звук. Для активації достатньо встановити режим BEEPER у вкладці Modes і призначити перемикач.
“Рекомендуємо вмикати DShot Beacon — це дозволяє перетворити мотори на бузер. Корисно, коли у дрона немає бузера: він допоможе знайти дрон після падіння.”
Обмеження бузера: якщо акумулятор розрядився повністю або дрон пошкоджений так, що не тримає живлення — бузер не запрацює. Тому він завжди доповнює GPS-трекер, але не замінює його.
GPS-трекер для дрона: типи і вибір
GPS-трекер — це невеликий пристрій, що встановлюється на дрон і передає свої координати на смартфон або сервер навіть після падіння. Він працює незалежно від польотного контролера і живиться від власного акумулятора або від бортової мережі дрона.
| Тип трекера | Принцип зв’язку | Дальність | Підписка | Ціна |
|---|---|---|---|---|
| GSM/LTE | Мережа мобільного зв’язку | Необмежена | Так (SIM) | від $15 |
| LoRa | Радіоканал 868/915 МГц | до 15 км | Ні | від $30 |
| GPS + Telemetry | Через систему пульта | до 50 км | Ні | від $40 |
| Супутниковий (Iridium) | Супутниковий зв’язок | Глобальна | Дорога | від $200 |
GSM-трекери — найпоширеніший варіант
Найдешевші і найзручніші для цивільного застосування. Вставте SIM-карту, встановіть на дрон і відстежуйте координати через додаток на смартфоні. Після падіння трекер продовжує слати координати, доки є заряд і покриття мережі.
Популярні моделі: Sinotrack ST-901, TK905, BnB Drone Finder. Вага — від 5 до 20 грамів. Головне обмеження — потрібне покриття мобільної мережі. У полі або лісі без сигналу трекер марний.
LoRa-трекери — для зон без мережі
LoRa (Long Range) — радіопротокол з дальністю до 15 кілометрів. Трекер передає сигнал на спеціальний приймач у оператора або на базову станцію. Не потребує SIM-карти і не залежить від покриття мобільного оператора.
Популярне рішення в спільноті FPV — Crossfire або ExpressLRS у поєднанні з телеметрією: система пульта одночасно слугує і каналом керування, і трекером координат. Координати відображаються в реальному часі на екрані пульта або в LogViewer після польоту.
Телеметрія пульта — вже вбудоване рішення
Більшість сучасних систем керування на ExpressLRS або TBS Crossfire мають вбудовану телеметрію. Якщо польотний контролер підключений до приймача через UART і телеметрія налаштована — пульт показує координати дрона в реальному часі і зберігає лог польоту.
Після падіння відкрийте лог польоту на пульті або в додатку — там будуть GPS-координати останньої точки перед втратою зв’язку. Це безкоштовне рішення без жодних додаткових пристроїв, але воно потребує GPS-модуля на борту і попереднього налаштування.

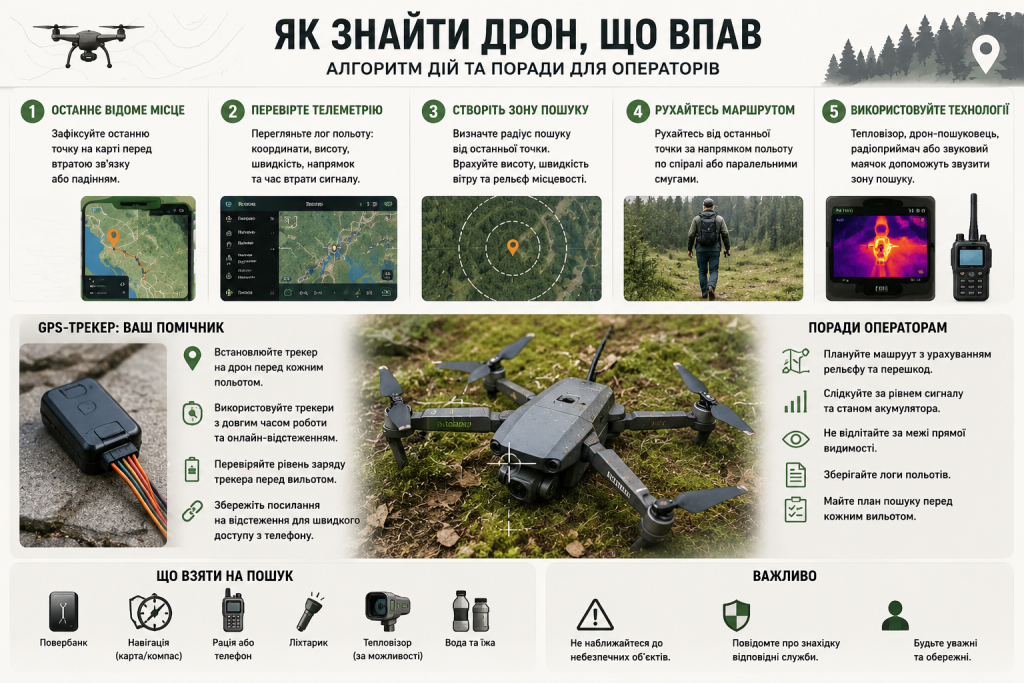

Покроковий алгоритм пошуку після падіння
Дрон впав. Що робити прямо зараз:
- Зафіксуйте останні відомі координати. Відкрийте пульт і перегляньте останні показники телеметрії або лог польоту. Запишіть або збережіть останні GPS-координати.
- Перевірте відеозапис. Якщо в окулярах або на DVR є запис — перегляньте останні секунди відео. Часто видно орієнтир або характерну місцевість прямо перед падінням.
- Спробуйте активувати бузер. Увімкніть відповідний перемикач на пульті. Якщо дрон має залишок заряду — ви почуєте звук.
- Перевірте GPS-трекер. Якщо на дроні встановлений GSM або LoRa-трекер — відкрийте додаток і подивіться поточні координати.
- Вирушайте до орієнтиру. Підійдіть до точки, де зник сигнал або куди вказує трекер, і починайте методичний огляд місцевості.
- Прислухайтеся до бузера. Підходячи ближче, активуйте бузер повторно. У густій рослинності або траві звук чути навіть з 10–20 метрів.
Пошук без трекера і бузера
Якщо ні трекера, ні бузера немає — пошук ускладнюється, але не безнадійний.
- Відновіть маршрут польоту по пам’яті або відео. Де ви летіли? Де зник сигнал?
- Шукайте за кольором. Більшість рам яскраві або мають специфічний колір. У полі або лісі шукайте нетипові колірні плями.
- Шукайте по слідах. Дрон при падінні зламав гілки, пригнув траву або залишив слід у снігу — це допоможе звузити зону.
- Напишіть на дроні контактні дані. Якщо хтось знайде апарат раніше вас — він зможе зателефонувати.
Підготовка заздалегідь: що налаштувати перед польотом
Найкращий час для підготовки до пошуку — до зльоту, а не після падіння. Кілька хвилин підготовки можуть зекономити години пошуку.
- Встановіть бузер або активуйте DShot Beacon у Betaflight і призначте перемикач на пульті.
- Встановіть GPS-модуль і налаштуйте телеметрію через пульт або окремий застосунок.
- Додатково встановіть GSM-трекер з SIM-картою для зон з мобільним покриттям.
- Налаштуйте failsafe відповідно до завдання: Drop для бойових, GPS Rescue для цивільних польотів.
- Запишіть контактні дані маркером прямо на рамі або наліпте ламінований папірець всередині.
- Перед кожним польотом переконайтеся, що GPS-модуль зловив супутники і координати точки зльоту збережені.
“Встановлення якісного GPS-трекера — найкращий спосіб повернути дрон. Завдяки трекеру ви можете не турбуватися про те, куди несподівано полетів дрон, адже його можна легко знайти.”
Загублений дрон — це неприємно, але не катастрофа, якщо підготовлений заздалегідь. Бузер і GPS-трекер разом вирішують більше 90% ситуацій з пошуком. Решта — правильний алгоритм дій прямо після падіння. Ці кілька хвилин підготовки перед зльотом можуть коштувати дрона або зекономити його — залежно від того, чи зробили ви їх.
