Слово «дрон» об’єднує апарати, між якими прірва як між велосипедом і вантажним літаком. FPV-квадрокоптер вагою 300 грамів і стратегічний розвідник RQ-4 Global Hawk вагою 14 тонн — обидва офіційно називаються БПЛА. Щоб орієнтуватися в цьому різноманітті, існують системи класифікації — за вагою, дальністю, призначенням і аеродинамічною схемою.
Розберемо кожну з них із конкретними прикладами і таблицями, включно зі стандартами НАТО і українською військовою практикою.

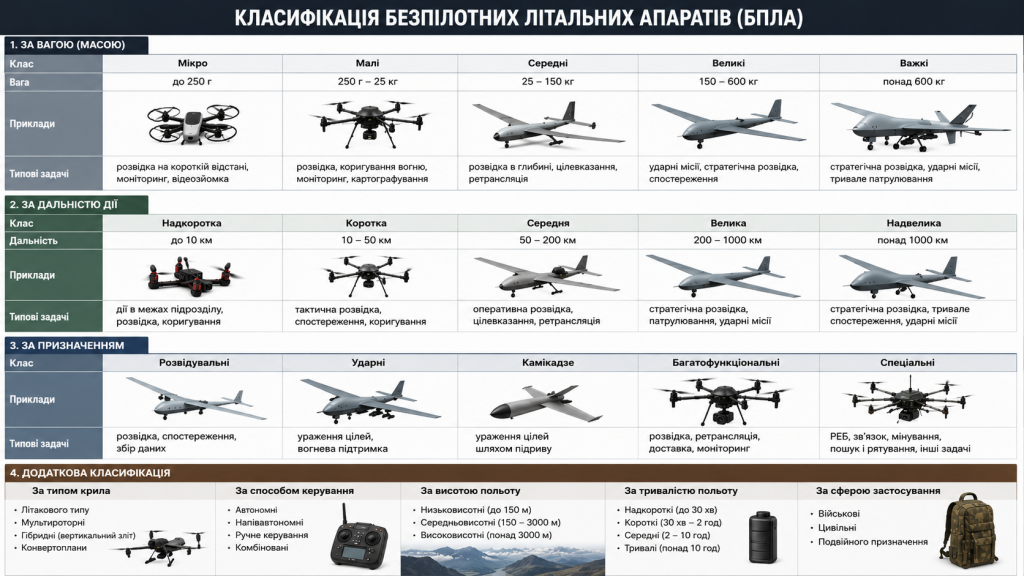

Класифікація БПЛА за вагою і розміром
Найпоширеніша і найзрозуміліша класифікація — за злітною масою. Вона напряму пов’язана з можливостями апарата: вантажопідйомністю, дальністю, часом польоту і типом двигуна.
| Клас | Злітна маса | Дальність | Приклади |
|---|---|---|---|
| Мікро | до 1 кг | до 5 км | Nano Hummingbird, Black Hornet |
| Міні | 1–15 кг | до 25 км | Skylark, PD-2 |
| Малі | 15–150 кг | до 50 км | Лелека-100, Shark, Фурія |
| Середні | 150–600 кг | до 300 км | Байрактар TB2, Orbiter 4 |
| Великі | понад 600 кг | понад 300 км | MQ-9 Reaper, RQ-4 Global Hawk |
Мікро-БПЛА
Мікродрони — найменший клас. Вони важать менше кілограма і поміщаються в кишеню або невелику сумку. Запускаються вручну або просто кидком у повітря. Час польоту — від 5 до 25 хвилин, дальність — до кількох кілометрів.
Застосовують для розвідки в закритих просторах, моніторингу на мінімальних висотах, спостереження в міських умовах. Саме до мікро-класу відноситься британський розвідник Black Hornet розміром з долоню, що використовується підрозділами ЗСУ.
Міні-БПЛА
Маса від 1 до 15 кг, дальність до 25 км, час польоту — до 2 годин. Запуск із руки або невеликої катапульти. Застосовують на рівні роти і взводу для тактичної розвідки на невеликій глибині.
“Міні-БПЛА важать менше 15 кг, застосовують у ротах, взводах, відділеннях, висота застосування до 914 метрів, радіус дії до 25 кілометрів.”
Малі БПЛА
Маса від 15 до 150 кг — найпоширеніший клас у тактичному застосуванні. До нього відносяться більшість розвідувальних дронів ЗСУ: Лелека-100 (5 кг), Shark (близько 12 кг), Фурія A1-СМ (5,5 кг).
Дальність цього класу — до 50 кілометрів у стандартних конфігураціях, час польоту — від 2 до 5 годин. Запускаються з катапульти або злітної смуги. Застосовуються на рівні батальйону і полку.
Класифікація БПЛА за класами НАТО
НАТО використовує власну триступеневу класифікацію, яку Україна поступово інтегрує у власну систему.
| Клас НАТО | Максимальна маса | Висота | Радіус | Рівень застосування |
|---|---|---|---|---|
| Клас I (Micro) | до 150 г | до 200 м | до 5 км | Відділення, взвод |
| Клас I (Mini) | до 15 кг | до 914 м | до 25 км | Рота, взвод |
| Клас I (Small) | до 150 кг | до 1500 м | до 50 км | Батальйон, полк |
| Клас II | до 600 кг | до 3500 м | до 200 км | Бригада, дивізія |
| Клас III (MALE) | понад 600 кг | до 13 716 м | необмежений | Стратегічний рівень |
| Клас III (HALE) | понад 600 кг | понад 15 000 м | необмежений | Стратегічний рівень |
MALE (Medium Altitude Long Endurance) — БПЛА середньої висоти і тривалого польоту. Типовий представник — американський MQ-9 Reaper або турецький Bayraktar TB2. Тривалість польоту — десятки годин, радіус дії практично необмежений при супутниковому зв’язку.
HALE (High Altitude Long Endurance) — висотні стратегічні розвідники. Летять вище комерційної авіації, здатні перебувати в повітрі понад добу. Типовий представник — RQ-4 Global Hawk.
Класифікація за призначенням
Паралельно з ваговою класифікацією існує поділ за функціональним призначенням. Один і той самий апарат за вагою може відноситися до різних функціональних груп.
| Тип за призначенням | Завдання | Українські приклади |
|---|---|---|
| Розвідувальні | Спостереження, коригування вогню | Лелека-100, Shark, Фурія |
| Ударні | Знищення цілей з боєприпасами на борту | Bayraktar TB2 |
| Баражуючі боєприпаси | Дрони-камікадзе, одноразові | RAM II, Лютий, Бобер |
| FPV-дрони | Ручне керування, прямий удар | Маси FPV-квадрокоптерів |
| Логістичні | Доставка вантажів, евакуація | Вампір (Баба Яга) |
| Перехоплювачі | Знищення інших БПЛА | STING |
| Наземні роботи | Завдання на поверхні | Тарган, Терміт |
| РЕБ | Радіоелектронна боротьба, ретрансляція | Різні спеціалізовані |
Баражуючі боєприпаси — окремий клас
Баражуючі боєприпаси (loitering munitions) займають особливе місце в класифікації. Це одноразові дрони-камікадзе, які летять до цілі і детонують при зіткненні. Вони не повертаються і не скидають боєприпаси — апарат сам є боєприпасом.
До цього класу відносяться:
- тактичні баражуючі боєприпаси (Ланцет, RAM II) — дальність до 40–50 км, для фронтових цілей;
- оперативні (Шахед-136) — дальність до 2000 км, для ударів у глибокому тилу;
- стратегічні (Лютий, Бобер) — дальність понад 1000 км, для стратегічних об’єктів.
Класифікація за дальністю польоту
Дальність — другий за важливістю параметр після маси. Саме вона визначає, на якому рівні командування застосовується конкретний апарат.
| Категорія | Дальність | Рівень застосування | Приклади |
|---|---|---|---|
| Ближнього радіусу | до 10 км | Взвод, рота | FPV-дрони, мікро |
| Малого радіусу | 10–70 км | Батальйон, бригада | Лелека-100, Фурія |
| Середнього радіусу | 70–300 км | Оперативний рівень | Shark-M, Байрактар TB2 |
| Великого радіусу | 300–700 км | Стратегічний рівень | MQ-1 Predator |
| Стратегічні | понад 700 км | Стратегічний рівень | Лютий, Бобер, RQ-4 |
“Оперативні БПЛА здатні працювати на відстані понад 200 кілометрів. Стратегічні — понад 300 кілометрів і мають тривалість польоту, достатню для виконання довготривалих місій.”
Класифікація за аеродинамічною схемою
Третій великий розріз класифікації — за способом створення підйомної сили і конструктивною схемою.
- Мультикоптери (квадро-, гексакоптери) — вертикальний зліт і посадка, здатність зависати, але обмежена дальність. FPV-дрони, Вампір, STING.
- БПЛА літакового типу з фіксованим крилом — більша дальність і тривалість польоту, але потрібна катапульта або смуга. Лелека-100, Shark, Фурія, Байрактар TB2.
- Схема «літаюче крило» — немає окремого фюзеляжу, весь корпус є крилом. Менший опір, більша ефективність. Шахед-136, Фурія A1-СМ, RAM II.
- VTOL-конвертоплани — злітають вертикально як коптер, переходять у горизонтальний режим як літак. Поєднують переваги обох схем. Перспективний і швидкозростаючий клас.
- Схема «качка» (canard) — горизонтальне оперення попереду крила. Краща маневреність при компактних розмірах. Бобер UJ-26.
Класифікація за способом запуску і посадки
Ця класифікація практично важлива для розуміння умов застосування.
- З руки — міні і мікро-БПЛА до 5–7 кг. Оператор просто кидає дрон у повітря.
- З катапульти — більшість тактичних розвідників. Катапульту можна розгорнути будь-де.
- Зі злітної смуги — великі і середні БПЛА. Вимагають підготовленого майданчика.
- Вертикальний старт (VTOL) — без смуги і катапульти, найгнучкіший варіант.
Посадка буває трьох типів: на парашуті (Лелека-100, Фурія), на «живіт» — планірування на рівну ділянку (частина FPV-планерів), і звичайне приземлення з пробігом для великих апаратів.
Як пов’язані різні класифікації
Важливо розуміти: ці класифікації не існують незалежно одна від одної. Вага визначає можливу дальність. Дальність визначає рівень застосування. Призначення впливає на аеродинамічну схему.
“Більшість типів апаратів із нестандартними комбінаціями параметрів важко однозначно віднести до певного існуючого класу. Класифікація постійно переглядається і доповнюється разом із розвитком технологій.”
Наприклад, Shark-M важить близько 12 кг (клас I малий за НАТО), але завдяки новій електроніці має дальність зв’язку 180 км і час польоту 7 годин — параметри, характерні для класу II. Саме тому класифікації слід розглядати як орієнтири, а не жорсткі межі.
Класифікація БПЛА — це не академічна абстракція, а практичний інструмент для розуміння можливостей і обмежень конкретного апарата. Знаючи клас дрона за вагою, дальністю і призначенням, можна відразу зрозуміти, на якому рівні він застосовується, яких завдань від нього очікувати і чим він відрізняється від сотень інших апаратів, що з’являються щороку на ринку.
